3KW高功率密度伺服驅動器KTSD70M100DME

所屬分類：中低壓伺服驅動器系列

具備位置控制、速度控制、轉矩控制三環控制模式，可控制PMSM、BLDC、力矩電機等多種類型電機，具有高精度、高響應、高可靠性等特點，支持模擬量、數字量、內部函數信號發生器（方波及正弦波）等多種輸入方式。

產品咨詢

首頁

產品詳情

產品概述

本產品為低壓高功率密度圓形伺服驅動器，是公司圓形驅動器的代表，適用于與電機一體化設計應用，具備位置控制、速度控制、轉矩控制三環控制模式，可控制PMSM、BLDC、力矩電機等多種類型電機，具有高精度、高響應、高可靠性等特點，支持模擬量、數字量、內部函數信號發生器（方波及正弦波）等多種輸入方式。

技術參數

序號	名稱		技術參數
1	工作電壓	最低電壓	15VDC
1	工作電壓	最大電壓	95VDC
2	輸出電流	持續輸出電流峰值	0～70A
2	輸出電流	持續工作電流有效值	0～49A
3	溫度范圍	工作溫度	工業級：-40～70℃ 普軍級：-55～70℃
3	溫度范圍	貯存溫度	工業級：-40～70℃ 普軍級：-55～70℃
4	輸出功率	最大持續輸出功率	3KW
5	冷卻方式	自然冷卻	傳導散熱片
6	數字IO	輸入	2路DI支持使能、急停、IO速度及位置、限位、模式切換。
6	數字IO	輸出	4路DO支持就緒、故障輸出、速度、位置達到、使能狀態。
7	功能特性	保護功能	具有超速、過流、過壓欠壓、過載、編碼器異常、過熱、通訊故障等保護功能。
		故障記憶	可記錄包含當前在內的20個歷史故障。
		參數自整定	支持電機電阻電感、極對數、負載慣量、電流環PI等多種參數自整定。
		在線升級	具備串口、CAN在線升級功能。

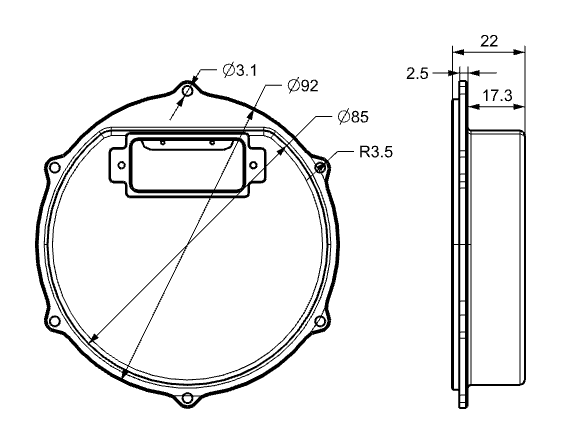

8	尺寸重量	外形尺寸	Φ92x22
8	尺寸重量	重量	＜132g
9	通訊方式	支持CAN、RS422通訊，可根據客戶要求擴展RS485、RS232等通訊方式。
10	電機反饋	支持旋變、絕對值編碼器、增量式編碼器等，可根據客戶要求適配所有編碼器類型。
