產品詳情
產品特點
● 低功耗、小體積、高靈敏度、安裝方便；
● 工作磁場低、熱穩定性好；
● 霍爾效應原理，能在隔離條件下測量直流、交流、脈沖以及其它不規則波形的電流；
● 全國產化產品。
應用領域
● 用于機載、車載電源配電盒；
● 航天特種發射車、兵器裝甲車電源監測系統等。
|
電參數 |
|||
|
產品型號 |
KTJC-DL-10A10mA-A010G |
KTJC-DL-20A20mA-A010G |
KTJC-DL-50A50mA-A010G |
|
額定輸入電流 |
±10A |
±20A |
±50A |
|
電流測量范圍 |
0～±20A |
0～±40A |
0～±60A |
|
額定輸出電流 |
±10mA |
±20mA |
±50mA |
|
測量電阻 |
≤500Ω |
≤300Ω |
≤100Ω |
|
工作電源 |
±15V±5% |
||
|
零點失調電流 |
±0.2mA |
||
|
溫度漂移 |
≤±0.01mA/℃ |
||
|
精度 |
±2%FS |
||
|
線性度 |
≤0.2%FS |
||
|
靜態功耗 |
≤40mA（靜態） |
||
|
絕緣電壓 |
AC1.6KV/50Hz/1min |
||
|
工作溫度 |
（-55～+85）℃ |
||
|
儲存溫度 |
（-55～+85）℃ |
||
|
標準 |
SJ 20790-2000 |
||

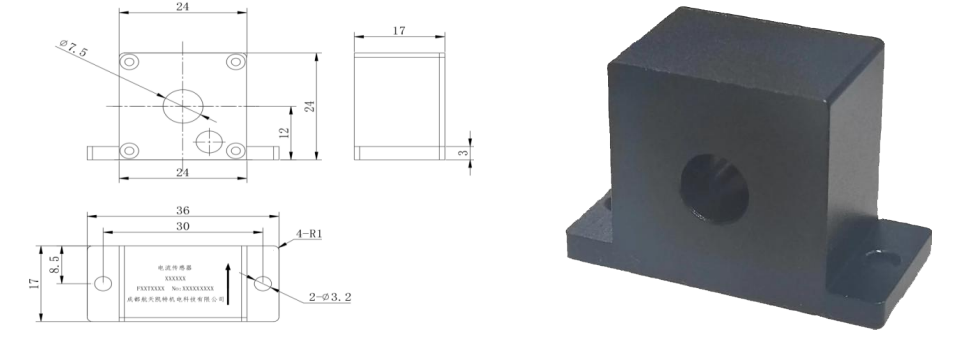

外形圖
三線甩線輸出，線長不小于350mm，紅色：+15V；藍色：-15V；白色：輸出。
關鍵詞：KTJC-DL-XXAXXmA-A010G 系列電流傳感器
