14KW高功率密度伺服驅動器KTSD45R270DSE

采用自主路徑規劃算法，實現對電機的高精度、高響應控制；產品具備位置控制、速度控制、轉矩控制三環控制模式，可控制PMSM、BLDC、力矩電機等多種類型電機，支持模擬量、數字量、AB脈沖等多種輸入方式

首頁

產品詳情

產品概述

本產品為中壓高功率密度伺服驅動器拳頭產品，產品實現了核心技術突破，動態控制性能行業領先。產品以矢量控制為基礎，采用自主路徑規劃算法，實現對電機的高精度、高響應控制；產品具備位置控制、速度控制、轉矩控制三環控制模式，可控制PMSM、BLDC、力矩電機等多種類型電機，支持模擬量、數字量、AB脈沖等多種輸入方式。

技術參數

序號	名稱		技術參數
1	工作電壓	最低電壓	100VDC
		額定電壓	270VDC
		最大電壓	400VDC
2	輸出電流	瞬時輸出電流峰值	0～63A
2	輸出電流	瞬時工作電流有效值	0～45A
3	溫度范圍	工作溫度	工業級：-45～70℃ 普軍級：-55～70℃
3	溫度范圍	貯存溫度	工業級：-45～70℃ 普軍級：-55～70℃
4	輸出功率	最大短時輸出功率	14KW
5	冷卻方式	自然冷卻	傳導散熱片
6	數字IO	輸入	8路DI支持使能、急停、IO速度及位置、限位、模式切換。
6	數字IO	輸出	4路DO支持就緒、故障輸出、速度、位置達到、使能狀態。
7	功能特性	保護功能	具有超速、過流、過壓欠壓、過載、編碼器異常、過熱、通訊故障等保護功能。
		故障記憶	可記錄包含當前在內的20個歷史故障。
		參數自整定	支持電機電阻電感、極對數、負載慣量、電流環PI等多種參數自整定。
		在線升級	具備串口、CAN在線升級功能。

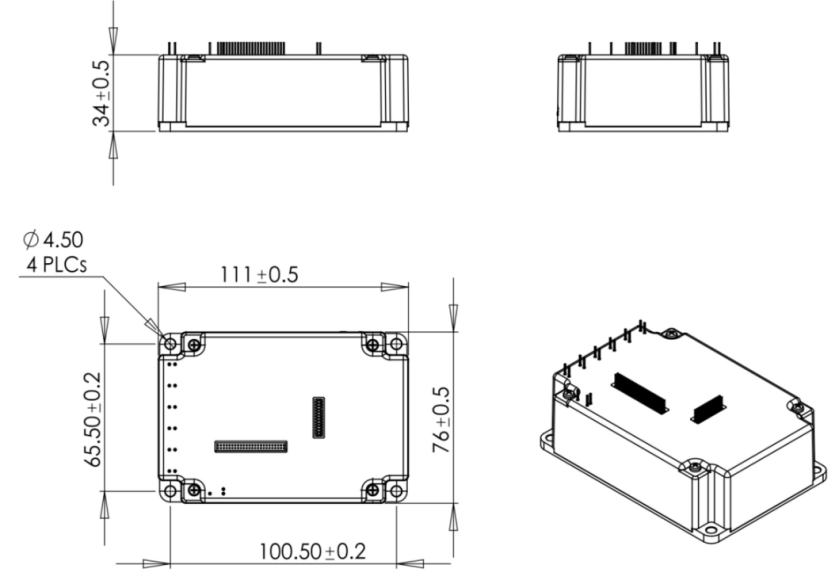

8	尺寸重量	外形尺寸	111x76x40mm
8	尺寸重量	重量	＜300g
9	通訊方式	支持CAN、RS422通訊，可根據客戶要求擴展RS485、RS232等通訊方式。
10	電機反饋	支持旋變、絕對值編碼器、增量式編碼器等，可根據客戶要求適配所有編碼器類型。
