產品詳情
產品特點
● 低功耗、小體積、高靈敏度；
● 工作磁場低、熱穩定性好；
● 能在隔離條件下測量直流、交流、脈沖以及其它不規則波形的電流。
應用領域
● 用于電力系統，電源監測管理系統；
● 航天特種（通訊）車輛電源采集板、兵器裝甲車電源系統。
|
電參數 |
||
|
現產品型號 |
KTJC-DL-4A10V-A007 |
KTJC-DL-7.5A10V-A007 |
|
原產品型號 |
CDL-DZ-4A |
CDL-DZ-7.5A |
|
額定輸入電流 |
4A |
7.5A |
|
電流測量范圍 |
0-4A |
0-7.5A |
|
額定輸出電壓 |
10V±0.1V |
|
|
工作電源 |
+24V±10% |
|
|
零點輸出 |
2.5V±0.1V |
|
|
熱零點漂移 |
≤±2 mV/℃ |
|
|
線性度 |
≤0.2%FS |
|
|
輸出阻抗 |
≤1KΩ |
|
|
功耗 |
≤0.95W |
|
|
絕緣電阻 |
≥10MΩ |
|
|
工作溫度 |
（-40～+85）℃ |
|
|
儲存溫度 |
（-40～+85）℃ |
|
|
標準 |
SJ 20790-2000 |
|

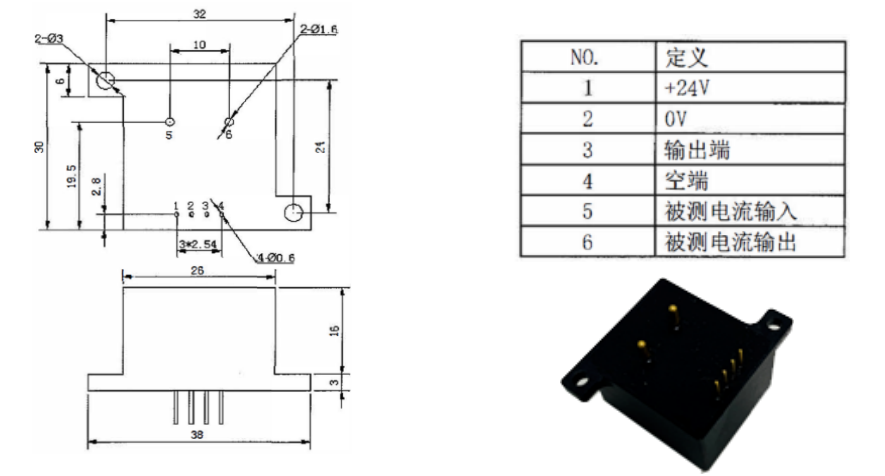

外形圖
關鍵詞：KTJC-DL-XXA10V-A007系列電流傳感器
